| MOQ: | 20 PCS |
| standard packaging: | Caixa da caixa |
| Delivery period: | 30 dias úteis |
| Método do pagamento: | L/C |
| Supply Capacity: | 300 PCS/Mês |

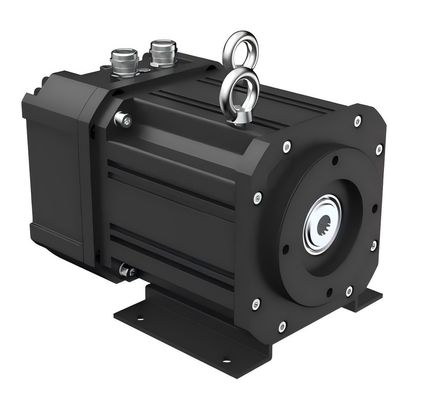

Motor integrado de accionamento e controlo para aplicações industriais exigentes
| Modelo de produto | tensão de entrada |
Corrente de saída máxima/velocidade de binário potência máxima (S2=2min) |
Corrente de saída nominal / Velocidade de binário Potência nominal (S2=15min) |
Re |
| VA-DR-E184P14-80 | 80 V | 279A/116N.m1800r/min22KW |
184A/76N.m1800r/min14KW |
|
| Condição do ambiente | |||
Projeto |
Pergunte. |
||
| Temperatura de armazenamento | -40°C a 95°C | ||
| temperatura de funcionamento | -30°C a 55°C | ||
| Condições quentes e úmidas | 40 ± 2 °C, 90% ∼ 95% | ||
Níveis de proteção |
IP67 | ||
acima do nível do mar |
Menos de 1000 metros, mais de 1000 metros diminuíram e 1% diminuíram a cada 100 metros aumentados | ||
| atmosfera salgada | O período de ensaio não deve ser inferior a 96 horas e o controlador deve funcionar normalmente após o ensaio. | ||
| Especificações técnicas | |||
| Quadro 10: Indicadores técnicos | |||
| entrada de potência | tensão nominal | DC 80V | |
| Voltagem de entrada mínima | DC 56V | ||
| tensão de entrada máxima | DC 96V | ||
| tensão de arranque | 48 V DC | ||
| potência de saída | corrente nominal (A) | Ver ponto 2.1.1, Quadro 3 | |
| Frequência de saída | 0.00~300.0Hz |
||
| Característica de controlo | Método de controlo | Vector de circuito fechado, modo IF e modo VF | |
| Frequência PWM | 2 KHz ~ 8 KHz (configurável) | ||
| Corrente de entrada de ponta lógica | < 10 mA |
||
| Proteção contra sobre-temperatura | Aviso de 75°C, protecção contra a sobre-temperatura de 95°C | ||
| Força de isolamento do radiador | 500Vac | ||
| Níveis de proteção | IP67 | ||
| método de arrefecimento | refrigeração natural | ||
| Função de detecção por computador da posição superior | Detecção do estado da forma de onda, detecção do estado da porta I0, parâmetros de carga e descarga em linha | ||
| CANcomunicação aberta | Comunicação CAN de alta velocidade, que pode monitorizar de forma estável e atempada o estado de funcionamento da unidade | ||
| função defensiva | Proteção contra sobrevoltagem; proteção contra sobrecorrência; proteção contra sobre-temperatura; proteção contra curto-circuito; proteção contra sobrecarga; falha de aspiração do contactor; falha de abertura do contactor;detecção de corrente de proteção anormal· Proteção anormal do arranque do KSI; falha do codificador; falha da comunicação CAN. |
||
| ambiente | Onde utilizar | Sem condensação, gelo, chuva, neve, granizo, etc., radiação solar inferior a 700 W/m2, pressão 70 ~ 106 kPa. | |
| acima do nível do mar | Menos de 1000 metros, mais de 1000 metros diminuíram e 1% diminuíram a cada 100 metros aumentados | ||
| temperatura ambiente | -30°C ~ + 55°C (temperatura ambiente 40°C ~ 55°C, por favor baixe) | ||
| humidade | 5% ~ 95% RH, condensado de contas anidras | ||
| Temperatura de armazenamento | -40°C~+90°C | ||
A máquina de 80 V tudo-em-um integra o motor e o controlador, ao mesmo tempo em que atende à elevada protecção de IP67, tornando o espaço compacto.A redução do custo de instalação dos motores e das unidades no local para os clientes, reduzindo os custos.
|
|
